Novo produto

Barricada antitombamento para grades de isolamento

Presa à grade, a barricada aumenta a estabilidade dela e reduz o risco de tombamento causado por empurrões e impactos de pessoas. Serve para diferentes modelos de grade.

Pedir orçamento pelo WhatsApp Ver a ficha técnica

Barricada antitombamento numa sala de piso cinza, com o quadro de fixação em pé, o piso plástico na base e a inscrição PATENTE BR 10 2026 02 1959 2

Ficha técnica

Largura: 1,00 m
Profundidade: 0,50 m
Altura: 1,20 m
Tubo da base: 25 x 25 mm, parede de 1,50 mm
Quadro de fixação na grade: 20 x 20 mm, parede de 1,50 mm
Tubo em ângulo: 20 x 20 mm, parede de 1,50 mm, para sustentação
Piso: Módulos plásticos de 25 x 50 cm, com capacidade de 3 toneladas
Regulagem de altura: Por manípulos de 3/8"
Ganchos: Fixos e móveis
Acabamento: Galvanizado a fogo
Peso aproximado: 12 kg, podendo variar conforme o modelo
Patente: Requerida, BR 10 2026 02 1959 2

Pedir orçamento deste produto

Onde usar

Obras e canteiros de construção, indústrias, áreas de manutenção, eventos e espaços temporários, e isolamento e sinalização de áreas de risco.

O quadro de fixação prende a barricada à grade, e os ganchos fixos e móveis se ajustam a diferentes modelos. A altura é regulada pelos manípulos.

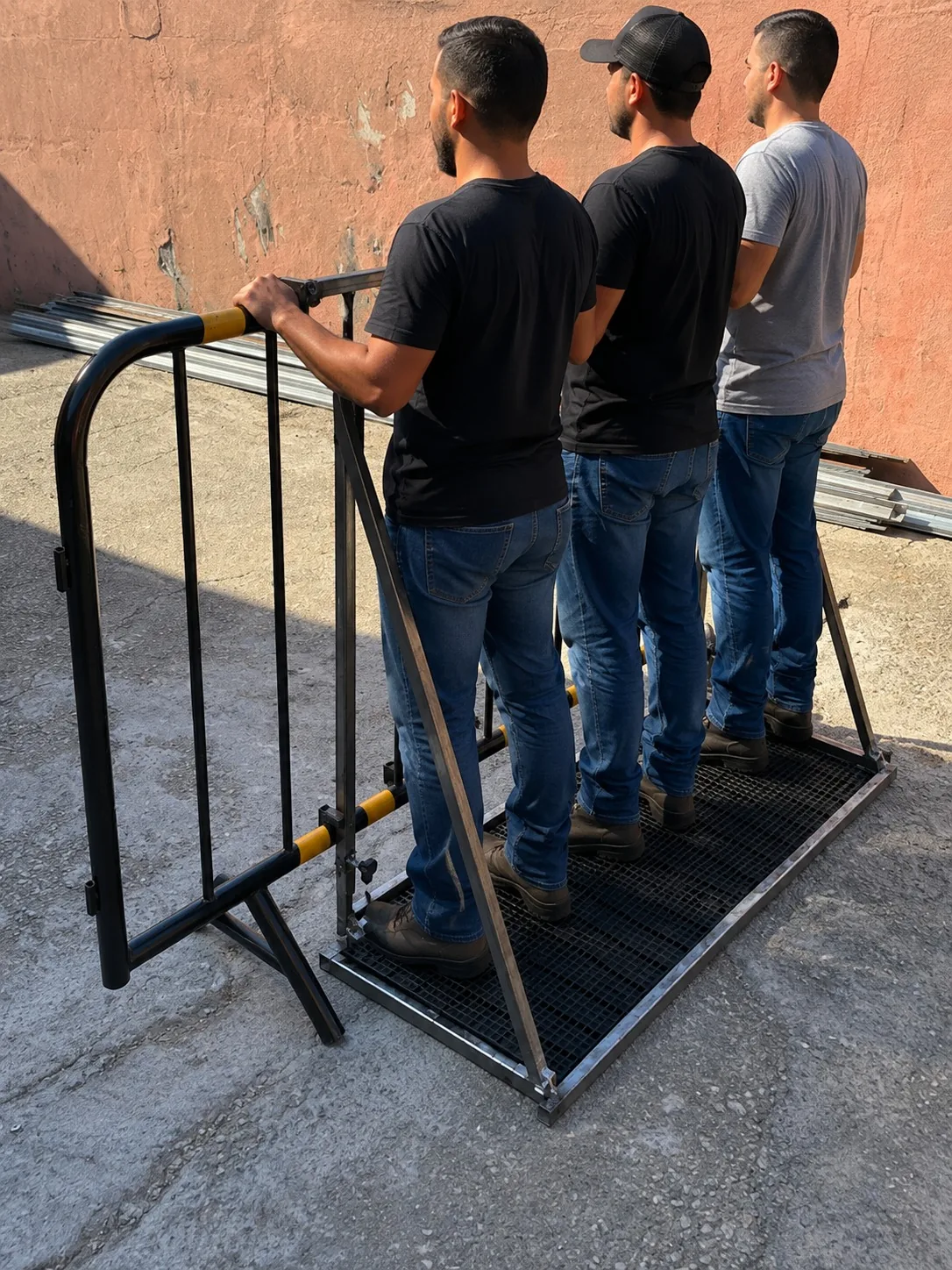

Barricada antitombamento presa a uma grade de isolamento preta com faixas amarelas, com três pessoas em pé sobre o piso — A barricada presa à grade, com três pessoas em pé sobre o piso.

Estabilidade

Cálculo de equilíbrio estático do fabricante, com uma grade de 1,20 m e 10 kg presa à barricada e três pessoas, somando 210 kg, em pé sobre o piso.

58,8 N·m

Momento que tende a tombar o conjunto para a frente, causado pelo peso da grade.
515 N·m

Momento que segura o conjunto, causado pelo peso das três pessoas sobre o piso.
Fator de segurança 8,76

O conjunto não tomba. O mínimo recomendado é 2,00.

Ancoragem ao solo

O piso tem um tubo guia soldado em cada canto. Barras de aço encaixadas nesses tubos prendem a barricada ao chão, o que impede que a base deslize ou levante e aumenta ainda mais a estabilidade.

Barras: Aço CA-50 ou galvanizado
Diâmetro: 5/16" (7,94 mm)
Comprimento: 400 a 600 mm
Quantidade: 4 barras, uma em cada canto
